「2nm（ナノメートル）半導体」という言葉をニュースで見かける機会が増えましたが、それが私たちの生活にどう関わるのか疑問に思っている方も多いのではないでしょうか。2nm半導体は、これまでの常識を覆すほどの性能を持つ「次世代の頭脳」です。
本記事では、2nm半導体の基礎知識から、なぜ北海道が開発の舞台に選ばれたのかまで、初心者の方に向けてわかりやすく解説します。

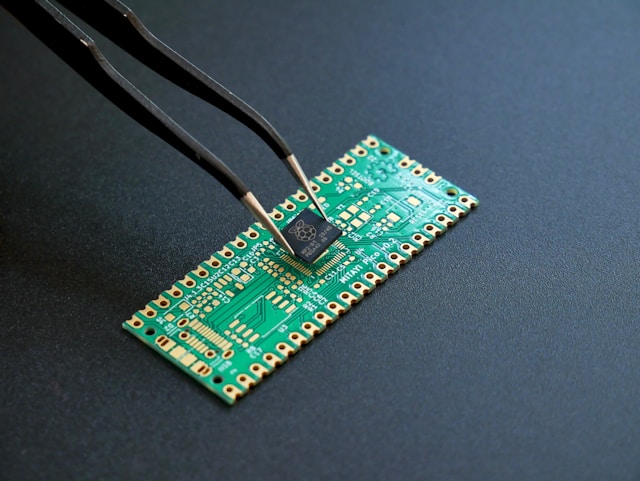

2nm半導体は「世界をリードする次世代の頭脳」
2nm（2ナノメートル）半導体は、現代のデジタル社会における最先端の演算装置です。スマートフォンの心臓部や人工知能（AI）を動かすためのチップとして、従来の製品を圧倒する性能を秘めています。
この微細な技術が、これからの産業や私たちの生活の質を決定づける重要な鍵となります。
2nm（2ナノメートル）が意味する驚異的な小ささと処理能力
2nmとは、長さを表す単位で、1mの10億分の1という目には見えない極小の世界を指します。半導体の世界において、この数値は電気回路の幅の目安となります。数値が小さくなるほど、1枚の基板の上により多くの回路を詰め込むことが可能です。
例えるなら、1円玉の面積の中に、世界中の道路網をすべて書き込むような精密さです。回路が細くなることで、電気が流れる距離が短くなり、計算のスピードが飛躍的に向上します。
従来の5nm製品と比較して、処理速度が10%から15%向上し、消費電力は25～30%ほど削減できると推測されています。
| 計算速度の向上 | より複雑なAIの処理を瞬時にこなす |
|---|---|
| 省電力化 | 少ない電力で長時間稼働できる |
| 高密度化 | チップを小型化し、製品のデザインの自由度を高める |
なぜ今、日本と北海道が2nm半導体に全力を注いでいるのか
現在、次世代半導体の製造技術を確保することは、国の競争力を左右する死活問題となっています。かつて半導体で高いシェアを誇った日本ですが、最先端の製造プロセスでは海外勢に先行を許してきました。そこで、国を挙げたプロジェクトとして立ち上がったのが、北海道千歳市を拠点とするラピダス（Rapidus）です。
北海道が選ばれた理由は、広大な土地と豊かな水資源、そして電力供給の安定性にあります。2nmという極限の精密製造には、振動が少なく、不純物を徹底的に排除した環境が不可欠です。
北海道の冷涼な気候は、膨大な熱を発する製造装置を効率よく冷却するのにも適しています。この地で2nm半導体を国産化することは、日本の産業を守る盾となるのです。
2nm半導体が完成することで私たちの生活はどう変わる？
2nm半導体の普及は、単なるスペックアップに留まりません。私たちの身近な体験を根本から変える可能性を秘めています。例えば、持ち歩くデバイスのバッテリー寿命が延びるだけでなく、高度なAIがリアルタイムで私たちの行動をサポートしてくれるようになります。
| 分野 | 変化の内容 | 具体的なメリット |
|---|---|---|
| モバイル機器 | 省電力性能の向上 | 充電回数の減少、発熱の抑制 |
| 交通 | 自動運転の高度化 | 瞬時の判断による事故の回避 |
| エンタメ | メタバースの進化 | 現実と見紛う高精細な映像体験 |
これらの変化は、2nmという極小の回路が、膨大なデータを一瞬で処理することで実現されます。北海道で生まれる技術が、世界中の人々の利便性を高める未来が近づいています。
2nm半導体の登場で変わる、私たちの少し先の未来
2nm半導体が社会に浸透すると、これまで「技術的な限界」とされていた壁が次々と取り払われます。電気を通す道が極限まで細くなることで、エネルギーのロスが減り、情報の伝達スピードが最大化されるからです。
これにより、私たちの日常における「待ち時間」や「電池切れのストレス」が大幅に軽減されることが期待されています。
スマホの充電が1週間持つのも夢じゃない？劇的な省電力性能
現在のスマートフォンは、毎日充電することが当たり前となっています。しかし、2nm半導体が搭載されれば、その常識が書き換わるかもしれません。回路が微細化されると、同じ作業をこなすために必要な電力が大幅に少なくなります。
現行の先端半導体と比較して、2nm世代は同じ性能であれば約30%の消費電力削減が可能とされています。これは、スマートフォンの待機電力やアプリ実行時の負荷を劇的に抑える効果があります。
| バッテリー寿命の延長 | 1回の充電で数日間使い続けられる |
|---|---|
| 本体の薄型化 | 電池を小さくしても駆動時間を維持できる |
| 環境負荷の低減 | デバイス全体の消費電力が減り、脱炭素に貢献する |
このように、2nm技術は私たちのポケットの中にあるデバイスを、より持続可能で強力なツールへと進化させます。
待ち時間ゼロへ！AIや自動運転の反応速度が飛躍的にアップする
自動運転車やスマートシティの実現には、コンマ数秒の遅れも許されない超高速な処理が必要です。2nm半導体は、この「リアルタイム性」を担保するために不可欠な存在です。
例えば自動運転車では、車載カメラやセンサーから得られる膨大な周囲の情報を、瞬時に解析してブレーキやハンドル操作に反映させなければなりません。2nm半導体は、いわば「反射神経が極めて鋭い脳」のような役割を果たします。
処理速度が向上することで、インターネットを介したクラウド処理を待たずに、手元のデバイスだけで完結する「エッジAI」が進化します。これにより、通信環境に左右されない安全でスムーズな操作感が手に入ります。
医療や科学の進歩を加速させる「超高速計算」のメリット
2nm半導体の恩恵は、個人の生活だけでなく、人類全体の課題解決にも及びます。特にスーパーコンピュータの性能が向上することで、創薬や気象予測の精度が飛躍的に高まります。
従来のコンピュータでは数年かかっていた新薬のシミュレーションが、数週間に短縮される可能性があります。これは、未知のウイルスへの対策や、難病の治療法発見を加速させることを意味します。
また、北海道のような広大な農地を持つ地域では、土壌データや気象データを2nm半導体で高度に解析し、収穫量を最大化するスマート農業への応用も期待されます。高度な計算能力は、私たちが直面する複雑な問題を解き明かすための強力な武器となります。
そもそも「2nm」とは何か？専門用語を使わずに解説
半導体のニュースでよく耳にする「ナノメートル」という言葉は、長さの単位です。1nmは1mmの100万分の1にあたります。2nmというサイズがいかに驚異的であるかを理解するために、身近なものと比較して考えてみましょう。
「2nm」は原子数個分！これまでの半導体との決定的な違い
2nmという大きさは、人間のDNAの直径（約2nm）とほぼ同じです。あるいは、髪の毛の太さ（約0.1mm）の5万分の1に相当します。これほどまでに小さな世界に電気のスイッチ（トランジスタ）を作り込むのが、2nm半導体技術です。
これまでの主流だった10nmや7nmといった世代に比べ、2nmでは原子数個分という物理的な限界に近い細さで回路を描きます。これまでは平らな道を電気が流れていましたが、2nm世代では「GAA（Gate-All-Around）」という、電気の通り道を四方から囲んで制御する新しい構造が採用されるのが一般的です。
これにより、電気が漏れ出す「リーク電流」を最小限に抑え込み、無駄な熱の発生を防ぎながら効率よく動作させることが可能になります。
回路が細くなるほど「頭の回転」が速く「燃費」が良くなる理由
なぜ回路を細くすると性能が上がるのでしょうか。その理由は、大きく分けて2つあります。
1つ目は、電気の移動距離が短くなることです。回路がコンパクトになればなるほど、電子が移動する時間が短縮され、より多くの計算を短時間で実行できます。
2つ目は、同じ面積のチップの中に、より多くのスイッチを配置できることです。スイッチの数が増えれば、一度に処理できる情報の量が増えます。
- 計算の効率化：同じ動作をより少ないエネルギーで行える（低燃費）
- 処理能力の増大：並列して複数の作業をこなす力が強まる（多機能）
このように、微細化は「スピードアップ」と「省エネ」を同時に実現するための、最も効果的な手段なのです。
世界中のメーカーが2nmの開発を急いでいる背景と競争の現状
現在、2nm半導体の製造を巡って、台湾のTSMCや韓国のサムスン電子といった世界的な巨人が激しい開発競争を繰り広げています。なぜこれほどまでに急いでいるのかといえば、2nmを制する者が次世代のテクノロジーの主導権を握るからです。
AI技術の爆発的な普及により、高性能な半導体への需要はかつてないほど高まっています。軍事や経済の安全保障の観点からも、最先端チップを自国や友好国で確保できる体制が重視されています。
| 企業/プロジェクト | 主な動き | 目標時期 |
|---|---|---|
| TSMC（台湾） | 世界シェア1位。2nm工場の建設を推進 | 2025年量産開始予定 |
| サムスン（韓国） | GAA構造をいち早く導入し追撃 | 2025年量産開始予定 |
| ラピダス（日本） | 北海道千歳市で2nm特化の工場を建設 | 2027年量産開始予定 |
日本がこの競争に参入することは、単なる経済活動を超え、世界の技術バランスを保つ重要な意味を持っています。
なぜ北海道が選ばれた？ラピダスが進める 2nm国産化の意義
日本の半導体復興を象徴するプロジェクト「ラピダス」が、なぜ北海道をその舞台に選んだのでしょうか。そこには、最先端工場を稼働させるために必要な物理的条件と、将来の日本の産業構造を変えようとする強い意志が隠されています。
千歳市に誕生する巨大工場が日本の「経済安全保障」の鍵を握る
半導体は「産業のコメ」と呼ばれ、あらゆる製品に組み込まれています。しかし、その製造を特定の国や地域に依存しすぎることは、災害や地政学的なリスクが生じた際に、国内の製造業がストップしてしまう危険を孕んでいます。
北海道千歳市に建設されているラピダスの工場（IIM）は、このリスクを回避するための「砦」です。千歳市は新千歳空港に隣接しており、製品を世界中へ素早く輸送できる空輸の利便性が極めて高い場所です。
また、半導体製造には大量のきれいな水が必要ですが、北海道は水資源が豊富です。さらに、地震などの自然災害のリスクが他地域と比較して相対的に低いことも、24時間365日の安定稼働が求められる精密工場にとって決定的な要因となりました。
誰も作れなかった「最先端」を日本で形にする大きな挑戦
2nm半導体の製造は、人類がこれまでに到達した中で最も難しいものづくりの一つです。わずかな温度変化や、1ミリグラムの100万分の1にも満たないような塵が混入するだけで、製品は不良品となってしまいます。
この挑戦のために、ラピダスはアメリカのIBMなどと協力し、世界最高水準の技術を導入しています。クリーンルームと呼ばれる、手術室の数百倍も清潔な環境を維持し、そこに「露光装置」という、極めて精密な回路を焼き付ける超高性能なコピー機のような装置を設置します。
かつての「大量生産」の時代ではなく、顧客のニーズに合わせた「多品種少量生産」を高速で行うという、日本独自の付加価値を追求するモデルが期待されています。
半導体産業の集積が北海道にもたらす新しい雇用と経済活性化
ラピダスの進出は、単に一つの工場ができるだけではありません。関連する部品メーカーやメンテナンス企業、物流会社など、数多くの企業が北海道に集まってきます。
これを「シリコンアイランド」の再来になぞらえ、大きな経済波及効果が予測されています。
- 高度な人材の育成：地元の大学や高専と連携した技術者教育の活性化
- インフラの整備：道路や鉄道、住宅地の開発が進み、街が活性化する
- 雇用の創出：数千人規模の直接雇用に加え、関連産業での雇用増
北海道が「食」や「観光」の地としてだけでなく、「ハイテク産業の聖地」としての新しい顔を持つようになります。これは、地元の若い世代にとって、世界最先端の仕事に地元で携われるという大きなチャンスを意味します。
私たちが2nm半導体の恩恵を実感できるのはいつ頃？
「2nm半導体」という言葉は身近になりつつありますが、実際にそれが私たちの手元に届くまでは、いくつかのステップを踏む必要があります。現在はその準備が着々と進められている段階です。
2025年の試作ライン稼働から2027年の量産開始までのロードマップ
北海道千歳市でのスケジュールは、非常に明確に設定されています。まず2025年4月には、試験的に製造を行う「試作ライン」が稼働する予定です。
ここでは、設計通りに2nmの回路が動作するか、歩留まり（良品の割合）をどこまで高められるかが検証されます。その後、2027年には本格的な「量産」が始まる計画です。
- 2023年〜2024年：工場の建設と装置の搬入
- 2025年：試作開始。技術の確立と検証を行う
- 2027年：商用量産開始。世界中の顧客へ製品を出荷
このスピード感は、世界の競合他社に追いつくための極めて挑戦的なものですが、日本の技術力を結集して進められています。
最初はデータセンターやスパコンから、やがて身近な家電へ
2nm半導体が最初に導入されるのは、私たちが直接触れる製品よりも、裏側で社会を支える巨大なシステムが中心になると予想されます。
膨大な計算を必要とする生成AIのサーバーや、気象予測などを行うスーパーコンピュータがその筆頭です。最新のAIモデルを動かすには、従来のチップでは電力消費が激しすぎるため、省電力な2nmチップの登場が切望されています。
その後、製造コストが安定するにつれて、ハイエンドのスマートフォンやタブレット、さらに数年後には電気自動車やスマート家電へと、搭載される範囲が広がっていくでしょう。
私たちの10年後の暮らしを支える「インフラ」としての半導体
10年後の未来、私たちは2nm半導体の存在を意識することすらなくなっているかもしれません。それは、電気が当たり前にあるように、半導体が空気のような存在として生活に溶け込んでいるからです。
ウェアラブルデバイスが常に健康状態をチェックし、病気の予兆を知らせてくれる。自動運転のバスが過疎地の高齢者の足となる。こうした社会の実現には、2nm半導体のような「高度な判断を瞬時に、かつ少ない電力で行える頭脳」が不可欠です。
北海道から発信されるこの技術は、未来の社会を支える目に見えないインフラとなり、私たちの生活の質を底上げしていくはずです。
2nm半導体の可能性を知って北海道の新しい未来を応援しよう
最先端の技術も、紐解いてみれば私たちの生活に直結しています。かつては想像もできなかったような小さなチップが、スマートフォンの電池持ちを劇的に改善し、AIや自動運転といった夢のような技術を現実のものへと変えようとしています。
北海道で半導体革命が進む今、こうした知識を知っておくことは、未来を読み解く大きなヒントになるはずです。地元の資源と最先端の知恵が融合するこのプロジェクトは、単なる工業の話ではなく、私たちの暮らしをより豊かに、より安全にするための挑戦です。
千歳の地から世界を変える技術が生まれる瞬間を、期待を持って見守っていきましょう。
