私たちの生活を劇的に変えつつあるAI（人工知能）の、驚異的な能力を支えているのが「半導体」という小さなチップの進化です。
なぜAIには専用の半導体が必要なのか、従来のコンピューターとは何が違うのか、その疑問を専門的な視点からわかりやすく解説します。北海道で次世代半導体の製造が注目される今、AIと半導体の密接な関係を知ることで、これからのテクノロジーの進歩がより鮮明に見えてきます。
AIと半導体の関係：なぜ計算力が鍵なのか
人工知能（AI）の急速な普及は、半導体技術の飛躍的な進歩によって支えられています。AIは膨大な情報を学習し、そのパターンから答えを導き出すために、従来のコンピューターとは比較にならないほどの計算量を必要とするからです。
北海道千歳市などで進む次世代半導体の量産化構想も、こうしたAI需要の爆発的な増加が背景にあります。半導体とAIの関係性を理解することは、これからのデジタル社会の基盤を知ることに直結します。
性能の決め手は半導体のスペック
AIの賢さを決定付ける要素は、搭載されている半導体の処理能力に依存します。AIは数百万から数十億という膨大なパラメータを調整しながら学習を行うため、1秒間に実行できる計算回数がそのままAIの応答速度や精度に反映されるためです。
例えば、最新のAI半導体は、一般的なパソコンのCPU（中央演算処理装置）と比較して、特定の計算を数百倍以上の速さで処理できる能力を備えています。この圧倒的なスペックがなければ、人間のように自然な会話を行う対話型AIや、複雑な画像生成を瞬時に行う技術は実現しません。
北海道の広大な敷地で計画されている工場誘致も、こうした高性能なチップを効率よく生産するための重要な拠点として期待されています。
膨大なデータを処理する心臓部の役割
半導体はAIにとって、情報を処理するための心臓部としての役割を果たします。インターネット上のテキストや画像、動画といった莫大なデータを読み込み、それを数学的な数値に置き換えて計算処理を行うのが半導体の仕事です。
この処理が滞るとAIはスムーズに機能せず、システム全体の遅延を招く原因となります。1枚のシリコンウエハー、いわば半導体の土台となるピザの生地のような板から切り出された小さなチップの中に、数十億個ものトランジスタが詰め込まれ、それらが一斉に動くことで複雑な推論が可能になります。
半導体の性能向上は、AIがより高度な判断を下すための物理的な基盤を強化していると言い換えられます。
従来のCPUとAI向けチップの決定的な違い
一般的なコンピューターに使われるCPUと、AI向けの半導体では、仕事の進め方に大きな違いがあります。CPUは複雑な命令を一つひとつ順番にこなすのが得意な司令塔ですが、AI向けチップは単純な計算を同時かつ大量に処理することに特化しています。
例えるなら、CPUが何でもこなせる1人の天才数学者であるのに対し、AI向けチップは数千人が一斉に簡単な足し算をするような構造です。AIの学習には膨大な行列演算が必要とされるため、一人で順番に解くよりも、大勢で一手に引き受ける後者のスタイルの方が圧倒的に効率的です。
この役割分担の違いが、AI専用のハードウェアが必要とされる最大の理由といえます。
並列処理の仕組み：GPUが選ばれた理由

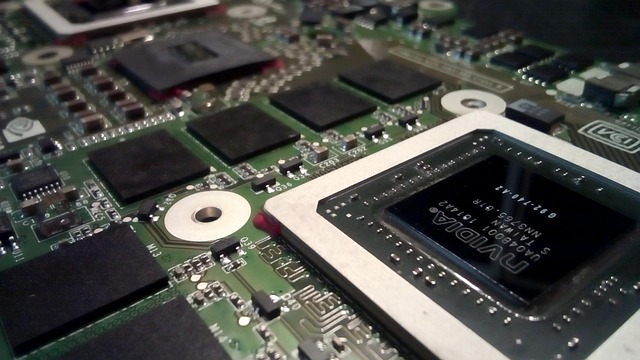

AIの開発現場で最も広く活用されているのが、GPU（グラフィックス・プロセッシング・ユニット）と呼ばれる半導体です。もともとはゲームの3Dグラフィックスを滑らかに描画するために開発されたものですが、その設計思想が偶然にもAIの計算手法と合致したことで、現在ではAI開発のスタンダードとなりました。
GPUがなぜAIに最適なのか、その仕組みを具体的に見ていきましょう。
大量を一気に裁くGPUの構造
GPUの最大の特徴は、並列処理と呼ばれる、大量の作業を同時に進める仕組みにあります。画面上の何百万もの画素（ピクセル）の色を瞬時に計算するために設計されたGPUは、小さな計算ユニットを数千個単位で搭載しています。
AIの学習プロセスも、これと同様に小さな計算を無数に繰り返す作業の連続であるため、GPUの構造は非常に相性が良いとされています。作業員が1人しかいない窓口に長蛇の列ができるのが従来の方式だとすれば、GPUは数千の窓口を同時に開放して一気に列を解消するようなイメージです。
この圧倒的な同時処理能力が、AIの学習時間を数ヶ月から数日単位へと大幅に短縮することを可能にしました。
コア数とデータの通り道の関係
GPUの性能を支えているのは、コアと呼ばれる計算の実行ユニットの数と、それらを繋ぐデータの通り道の太さです。1枚のチップの中に搭載されるコアの数は、一般的なCPUが数個から数十個程度であるのに対し、ハイエンドなGPUでは1万個を超える場合もあります。
しかし、計算ユニットが多いだけでは十分ではありません。それらにデータを供給するメモリ帯域、つまりデータの通り道が広く設定されていることが重要です。
どれだけ計算が速くても、データの供給が追いつかなければユニットは遊んでしまいます。GPUは、この計算ユニットと通り道のバランスがAI向けに最適化されているため、高効率なデータ処理を実現しています。
学習効率を最大化する独自の設計
AIの学習効率をさらに高めるため、近年のGPUにはテンソルコアといったAI専用の計算回路が組み込まれています。これは特定の数学的計算、特に行列の掛け算を専門に行うための装置で、一般的な計算回路よりもさらに高速に処理を行うことが可能です。
例えば、これまで100ステップかかっていた計算を、わずか数ステップで完了させるような工夫が凝らされています。また、計算の精度をあえて調整することで、速度を優先させるモードも備えています。
こうしたハードウェアレベルでの細かな設計変更が、AIモデルの巨大化に対応し、より賢いAIを短期間で作り上げるための原動力となっています。
専用チップの登場：ASICとNPUの役割
GPUが汎用的なAI学習に強い一方で、特定の用途に特化して極限まで効率を高めた専用チップも普及しています。これらはASIC（エイシック）やNPU（エヌピーユー）と呼ばれ、目的に合わせたオーダーメイドの設計がなされています。
汎用性を削ぎ落とすことで得られるメリットは、今後のAI社会において非常に重要な意味を持ちます。
汎用性を捨てて速さを追求した専用設計
ASICは、特定のアプリケーション向けに最適化された専用IC（集積回路）のことです。AI専用に設計されたASICは、不要な回路を一切排除し、AIの計算だけに特化した構造を持っています。多機能な高級マルチツールがCPUだとすれば、ASICは特定のネジを回すためだけに作られた電動ドライバーのような存在です。
特定の作業においては、マルチツールよりも専用工具の方が圧倒的に速く、正確に仕事をこなせます。これらチップの性質の違いを整理すると以下のようになります。
| チップの種類 | 特徴 | 例え | 主なメリット |
| CPU | あらゆる計算をこなす汎用チップ | 高級マルチツール | 高い柔軟性と汎用性 |
| GPU | 並列処理に優れた汎用AI学習チップ | 大人数での同時作業 | 大規模な学習効率 |
| ASIC / NPU | 特定の用途に特化した専用設計 | 専用の電動ドライバー | 圧倒的な処理速度・低消費電力 |
Googleが開発したTPU（テンソル・プロセッシング・ユニット）などがその代表例で、自社のデータセンターでAIを動かすために、無駄を削ぎ落とした超効率的な計算環境を実現しています。
低消費電力と高スループットの両立
専用チップを採用する最大のメリットは、消費電力を抑えながら高いスループット、つまり単位時間あたりの処理量を維持できる点です。主なメリットは以下のとおりです。
【電力効率の向上】
- 不要な回路を排除することで、同じ計算量でも消費電力を大幅に抑制
- スマートフォンのバッテリー維持やデータセンターのコスト削減に直結
【高スループットの実現】
- 単位時間あたりの処理量を最大化
- 写真のリアルタイム補正や、自動運転などの即時性が求められる処理に最適
汎用的なチップはどうしても電力効率が落ちる傾向にありますが、AI専用のNPUなどは、同じ計算量をわずかな電力で実行できます。これは、データセンターの運営コスト削減だけでなく、スマートフォンのバッテリー持ちを良くするためにも不可欠な技術です。
例えば、スマホで写真を撮る瞬間に人物を識別して美しく補正する処理も、内部の小さなNPUが低電力で瞬時に計算を行っているからこそ実現します。限られたエネルギーで最大限の結果を出す設計が、AIの普及を裏から支えています。
クラウドAIとエッジAIの使い分け
AI半導体は、設置場所や役割によって大きく2つのタイプに分類されます。
【クラウドAI（データセンター側）】
- 用途: 数万個のチップを連結した巨大なAIモデルの学習
- 環境: 冷却設備が完備された専用施設に設置
- 優先事項: 膨大な計算能力と拡張性
【エッジAI（デバイス側）】
- 搭載先: 監視カメラ、ドローン、自動運転車、スマートフォン。
- 環境: 通信環境が不安定、またはリアルタイム性が求められる現場。
- 優先事項: 小型化、低発熱、オフラインでの即時レスポンス。
AI半導体は、巨大なサーバーで動くクラウド用と、手元のデバイスで動くエッジ用の2種類に使い分けられます。クラウド用は、数万個のチップを連結して巨大なAIを学習させるために使われ、冷却設備が整ったデータセンターに設置されます。
一方でエッジ用は、監視カメラやドローン、自動運転車などに搭載され、現場でリアルタイムに判断を下すために使われます。エッジ側ではインターネットに接続できない環境でも即座に反応する必要があるため、小型で熱を持ちにくい専用チップの重要性が高まっています。
北海道での半導体製造プロジェクトにおいても、こうした多様なニーズに応えるチップの供給が期待されており、地域の産業構造にも大きな影響を与える可能性があります。
進化を支える技術：微細化と積層の限界突破
半導体の性能を向上させるためには、回路をより細かく描き、限られた面積により多くの素子を詰め込む必要があります。しかし、物理的な限界に近づきつつある現在、技術者たちは新しいアプローチでこの壁を乗り越えようとしています。微細化と積層という二つのキーワードが、AI半導体の未来を握っています。
回路の密度を高めるプロセスルール
プロセスルールとは、半導体の回路の線の太さを表す指標で、ナノメートル（nm）という単位で示されます。1nmは10億分の1メートルという、目には見えない極小の世界です。
この数値が小さくなるほど、同じサイズのチップにより多くの回路を詰め込むことができ、処理能力の向上と低電力化が同時に達成されます。
現在、最先端のAI半導体は3nmや2nmといった領域に達しており、これは髪の毛の太さの数万分の一という驚異的な細さです。
北海道で進められている新工場のプロジェクトも、まさにこの2nm世代という世界最先端の微細化技術を目指しており、AI時代の基幹インフラとしての役割を担おうとしています。
データの渋滞を防ぐHBM積層メモリ
計算速度が向上しても、データを一時的に保管するメモリとのやり取りが遅ければ、システム全体の速度は上がりません。
このボトルネックを解消するために登場したのが、HBM（広帯域メモリ）と呼ばれる積層技術です。これは、メモリチップをビルを建てるように縦に積み重ね、チップ間を最短距離で繋ぐ手法です。
従来の平面的な配置に比べてデータの通り道が飛躍的に増えるため、一度に大量のデータを計算ユニットへ送り込むことが可能になります。AI半導体の隣に重なるように配置されたこのメモリは、いわば情報の高速エレベーターのような役割を果たし、データの渋滞を劇的に減らしてAIの性能をフルに引き出します。
チップ同士を繋ぐ高速通信の仕組み
巨大なAIを動かすには、1枚のチップでは足りず、数千枚のチップを連携させる必要があります。この際、チップ同士を繋ぐ通信速度が遅いと、連携に時間がかかって全体の効率が落ちてしまいます。
そこで重要になるのが、インターコネクトと呼ばれる高速通信技術です。光ファイバーを用いた通信や、パッケージングと呼ばれる組み立て技術の工夫により、隣り合うチップがあたかも1つの大きなチップであるかのように高速で通信できる環境が整えられています。
これにより、地球規模の計算を必要とする巨大AIの構築が可能になりました。半導体は単体での性能だけでなく、繋がる技術も含めて進化を続けています。
コンピューティングの変革と今後の課題
AI半導体の進化は、従来の計算の仕組みそのものを変えようとしています。しかし、さらなる発展のためには、避けては通れない技術的、社会的な課題も存在します。
私たちが手にする技術がどのように変化し、どのような壁に直面しているのかを整理しましょう。
AI特有の推論がもたらす精度の向上
AI半導体が得意とする推論処理は、従来のプログラミングによる処理とは本質的に異なります。あらかじめ決められたルールに従うのではなく、学習したデータに基づいて「おそらくこうだろう」という確率的な判断を瞬時に行います。
半導体の演算精度が向上することで、この推論の確からしさが上がり、自動運転の安全性や診断支援の正確性が高まっています。以前は数秒かかっていた顔認証や音声翻訳が、今では1秒にも満たない時間で完了するようになったのも、推論に特化した計算アルゴリズムとハードウェアの融合が進んだ結果です。
この精度の向上が、AIをより信頼できる道具へと進化させています。
開発の形を変えるハードとソフトの融合
これからの半導体開発は、ハードウェア単体ではなく、ソフトウェアとセットで設計することが主流になっています。どれだけ高性能なチップを作っても、それを動かすための効率的なAIプログラムがなければ宝の持ち腐れになるからです。
そのため、特定のAIモデルが最も速く動くようにチップの回路を設計し、同時にそのチップの性能を限界まで引き出すための専用ソフトウェアを開発する共同作業が行われています。
この密接な連携により、開発期間の短縮と圧倒的なパフォーマンスの両立が可能になりました。北海道で生まれる新しい技術も、こうしたソフトとハードの融合によって、より使いやすい形で私たちの生活に届けられるはずです。
次世代が求める低エネルギー高効率への挑戦
AIの利用が拡大する一方で、膨大な計算に伴う消費電力の増大が世界的な課題となっています。現在のペースでAI活用が進むと、データセンターが消費する電力は一国の消費量に匹敵するほどになると予測されているからです。
次世代のAI半導体には「より速く」だけでなく「より省エネで」という厳しい要求が突きつけられています。熱を出しにくい新素材の採用や、人間の脳の仕組みを模倣した脳型（ニューロモーフィック）チップの研究など、エネルギー効率を10倍、100倍と高めるための挑戦が続いています。
持続可能な社会の中でAIの恩恵を享受し続けるために、低エネルギー化は避けて通れない最優先の技術課題です。
技術の進化を理解してAI半導体が創る新しい可能性に注目しよう
AI半導体は、目に見えないほど小さな部品でありながら、私たちの未来を形作る巨大な可能性を秘めています。複雑な並列処理や微細化技術、専用設計のチップといった技術の積み重ねが、今の便利なAIサービスを実現しているのです。
最先端の技術も、紐解いてみれば私たちの生活に直結しています。北海道で半導体革命が進む今、こうした知識を知っておくことは、未来を読み解く大きなヒントになるはずです。
技術の進化を身近に感じながら、AIと半導体が切り拓く新しい世界を楽しみに見守っていきましょう。
