「ダイオードって何に使う部品なの？」「LEDと何が違うの？」
ダイオードは、電気の流れを一方通行にする「整流作用」をもつ、電子工作には欠かせない重要な部品です。
本記事では、ダイオードの基本的な仕組みから、アノード・カソードの見分け方、代表的な種類、実際に使う際の注意点まで、初心者の方でも具体的にイメージできるようわかりやすく解説します。記事を読めば、逆流防止やLEDの接続に自信をもって取り組めるようになります。

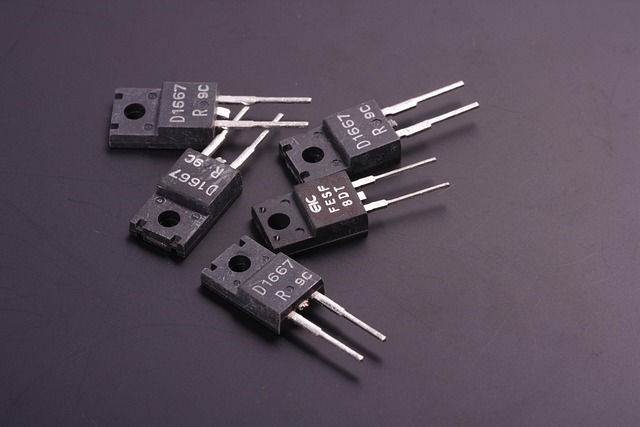

ダイオードとは「電気の流れを一方通行にする」部品
ダイオードは電子回路に欠かせない半導体素子です。最大の特徴は電気の流れる方向を一定に制限する機能にあります。水の配管で例えると、逆流を防ぐためのチェックバルブのような役割を果たします。
手のひらに乗る数mm程度の小さな部品ですが、スマートフォンや家電製品など身の回りのあらゆる電子機器に組み込まれています。
結論：電流を片方向にしか流さない性質（整流作用）をｖつ
ダイオードの根本的な機能は、整流作用と呼ばれる電気の一方通行化です。特定の方向にのみ電流を流し、反対方向から流れてくる電流をせき止める性質をもっています。
この性質により、回路内での電気の進路を厳密にコントロールすることが可能です。例えば、電池のプラスとマイナスを逆につないでしまった際に、大切な電子部品に電流が流れないようにガードレールのような役割を果たして故障を防ぎます。
初心者の方が電子工作を始める際、まず最初に覚えるべき最も基本的な部品の一つと言えるでしょう。
ダイオードの最も大きな役割は逆流を防ぐこと
電気の流れを一方通行に制限することで、回路内の秩序を保つのがダイオードの主要な任務です。
具体的な動作としては、順方向に電気が流れるときのみスイッチがオンになり、逆方向に電気が流れようとするとスイッチがオフになるイメージです。この機能は逆流保護と呼ばれ、太陽電池パネルから蓄電池への充電回路などで活用されています。
夜間に太陽光パネルが発電しなくなったとき、蓄電池からパネル側へ電気が逆戻りして無駄に消費される現象を、ダイオードがシャットアウトして食い止めています。
LEDもダイオードの仲間！身近にある具体的な活用例
私たちが日常的に目にする光る部品、LEDはLight Emitting Diodeの略称であり、日本語では発光ダイオードと呼びます。これもダイオードの一種であり、電気を一方向に流す性質をもちながら、その過程で光を放つ仕組みになっています。
| 活用例 | 役割 |
|---|---|
| リモコンの先端 | 赤外線ダイオードが信号を送信する |
| ACアダプター | 交流の電気を直流に整流する |
| スマホの画面 | バックライトとして液晶を照らす |
ダイオードの仕組みと電気記号を簡単に理解しよう
ダイオードを正しく使いこなすためには、部品の構造と回路図上での表記ルールを把握する必要があります。表裏がないように見える小さな円筒形の部品ですが、明確な向きが存在します。
向きを間違えると回路が正常に動作しないだけでなく、他の部品に負荷をかける原因にもなりかねません。基本的な見分け方と記号の読み方をマスターしましょう。
プラス（アノード）とマイナス（カソード）の見分け方
ダイオードの2本の足にはそれぞれ名前があり、プラス側をアノード、マイナス側をカソードと呼びます。実際の部品でこれらを見分けるには、本体に印字されたマークを確認します。
- アノード：何も印がない側（プラスを接続する）
- カソード：帯状の線（銀色や黒色）が引いてある側（マイナスを接続する）
- 足の長さ：新品のLEDなどは足が長い方がアノード、短い方がカソード
このように外見上の特徴を覚えるだけで、どちらの向きで接続すべきかが瞬時に判断できるようになります。
電流を流し、ブロックする。順方向と逆方向の違い
電気の通りやすさは、接続する向きによって劇的に変化します。アノードにプラス、カソードにマイナスを接続した状態を順方向と呼びます。この状態ではダイオード内部の電気抵抗が極めて小さくなり、電流がスムーズに通過します。
一方で、アノードにマイナス、カソードにプラスを接続した状態を逆方向と呼びます。このときは内部に電気を通さない壁ができるため、電流はほとんど流れません。このオンとオフの切り替えが、ダイオードの動作原理の根幹をなしています。
回路図で使われる矢印のような三角形の記号の意味
回路図において、ダイオードは二等辺三角形と棒線を組み合わせた記号で表記されます。三角形の頂点が指している方向が、電気が流れる方向を示しています。
| 記号の部位 | 意味 |
|---|---|
| 三角形の底辺側 | アノード（電流の入り口） |
| 三角形の頂点と棒線 | カソード（電流の出口） |
| 矢印の向き | 電流が流れる唯一の方向 |
この図記号は、まるで通行止めの標識と進路を示す矢印を組み合わせたような合理的なデザインになっています。
なぜ逆向きには流れないのか？ゲート（門）のイメージで解説
ダイオードの内部は、P型半導体とN型半導体という2種類の物質が貼り合わされています。順方向に電圧をかけると、それぞれの領域にいた電気の粒が境界線に向かって移動し、手を取り合って通り道を作ります。
しかし、逆方向に電圧をかけると、電気の粒は境界線から離れるように外側へと逃げてしまいます。結果的に、中央部分に電気が通れない空白地帯（空乏層）が生まれます。
これは、押せば開くけれど引いても開かないスイングドアのようなゲートが内部にあるとイメージすると理解しやすいでしょう。
ダイオードにはどんな種類がある？主な3つのタイプ
ダイオードには用途に合わせて様々なバリエーションが存在します。形や大きさ、耐えられる電気の量によって使い分けが必要です。代表的な3つのタイプを知ることで、自分が作りたい回路に最適な部品を選べるようになります。
それぞれの特徴を整理して解説します。
光り輝く「発光ダイオード（LED）」の特徴
発光ダイオードは、電気エネルギーを直接光に変換する非常に効率の良いダイオードです。白熱電球のようにフィラメントを加熱する必要がないため、寿命が長く消費電力が少ないという利点があります。
色も赤、緑、青、白など豊富にあり、表示灯や照明装置として広く普及しています。ただし、LEDは通常のダイオードに比べて流せる電流の量がシビアであるため、必ず電流を制限するための抵抗器と一緒に使用するのが基本ルールです。
交流を直流に変えるときに活躍する「整流ダイオード」
コンセントから流れてくる交流の電気を、電池と同じ直流の電気に変換する際に使われるのが整流ダイオードです。家庭用電源は周期的にプラスとマイナスが入れ替わっていますが、整流ダイオードを通すことでマイナス側の波をカットしたり、プラス側に折り返したりできます。
1A（アンペア）以上の大きな電流に耐えられる設計のものが多く、電源回路の心臓部として重宝されます。見た目は黒い樹脂製の円筒形で、力強く電気を交通整理する頼もしい存在です。
電圧を一定に保つ役割をもつ「ツェナーダイオード」
通常のダイオードは逆方向に電圧をかけると電気を遮断しますが、ツェナーダイオードは特定の電圧（ツェナー電圧）を超えると逆方向にも電気を流す特殊な性質をもちます。この性質を利用して、回路内の電圧が一定以上に上がらないように制御する定電圧源として利用されます。
例えば、5V（ボルト）で動作させたい精密な部品に対し、余分な電圧を逃がして過電圧から守る役割を担います。他のダイオードが一方通行を維持するのに対し、あえて特定の条件下で逆流を許容するユニークな部品です。
実際にダイオードを使うときの注意点とコツ
ダイオードは丈夫な部品ですが、正しく扱わないと一瞬で壊れてしまったり、期待通りの動作をしなかったりすることがあります。特に初心者が陥りやすいミスを防ぐための知識を身につけましょう。
仕様書の読み方や、物理的な取り扱い時の注意点を具体的にまとめました。
電流を流しすぎると壊れる？「最大定格」を知っておこう
ダイオードには耐えられる電流や電圧の限界値があり、これを最大定格と呼びます。例えば、最大順電流が1Aのダイオードに2Aの電流を流し続けると、内部が過熱して焼き切れてしまいます。
また、逆方向に耐えられる電圧（ピーク逆電圧）を超えた場合も、絶縁が破壊されて故障の原因となります。設計時には、回路を流れる予定の電流値よりも2倍程度の余裕をもった定格のダイオードを選定するのが、故障を未然に防ぐための賢い選択です。
電圧が少し減ってしまう「順方向電圧降下」に注意
ダイオードに電流を流すと、入り口と出口で電圧が少しだけ低下します。これを順方向電圧降下（Vf）と言います。一般的なシリコンダイオードの場合、約0.6Vから0.7Vの電圧がここで消費されます。
例えば、3Vの電池にダイオードをつなぐと、その先にある部品には約2.3Vしか届かない計算になります。精密な電圧管理が必要な回路では、この電圧の目減りを計算に入れておく必要があります。
電圧ロスを少なくしたい場合は、Vfが約0.2Vから0.4Vと低いショットキーバリアダイオードという種類を選ぶのも一つの手です。
向きを間違えて接続した場合に起こること
ダイオードの向きを逆に取り付けると、意図した場所に電気が流れないため回路が動作しません。LEDであれば光りませんし、整流回路であれば出力が得られなくなります。
多くの場合は動作しないだけで済みますが、逆方向の電圧がダイオードの耐圧を超えてしまった場合、ダイオードがショート（短絡）状態になり、電源に過大な負荷がかかる危険性もあります。
組み立て後、電源を入れる前に必ずカソードの線の位置が回路図通りかを目視で再確認する習慣をつけましょう。
はんだ付けをする際の熱によるダメージを防ぐ方法
ダイオードは熱に弱い半導体でできています。はんだごてを長時間当て続けると、熱が足を伝わって内部のチップを破壊してしまう恐れがあります。
- こて先の温度：350度前後を目安にする
- 加熱時間：3秒以内にはんだ付けを終える
- 放熱対策：根元をピンセットやラジオペンチで挟み、熱を逃がしながら作業する
足の根元ギリギリでカットせず、少し余裕をもって基板に取り付けることで、熱の影響を最小限に抑えることができます。
ダイオードを使って簡単な回路を組んでみよう
知識が身についたら、実際に手を動かして回路を作成してみましょう。ダイオードの性質を体験するための基本パターンを3つ紹介します。まずはブレッドボードなどを使って、ハンダ付けなしで試してみるのがおすすめです。
理論で学んだ一方通行の性質を、目の前の現象として確認することで理解がより深まります。
電池とLEDをつなぐ基本の回路構成
最もシンプルな構成は、電池、抵抗器、LEDを直列につなぐ回路です。
電池のプラス極から抵抗器を通り、LEDのアノード（長い足）に入り、カソード（短い足）から電池のマイナス極へ戻るように接続します。このとき、LEDの向きを逆にすると電流がブロックされて光りません。抵抗器を入れる理由は、LEDに過大な電流が流れて破損するのを防ぐためです。
500mlペットボトルほどの小さなブレッドボード上で、LEDが点灯する様子を確認できれば、ダイオードの基本マスターへの第一歩です。
逆接続から大切な部品を守る「保護回路」の作り方
電池を逆に入れてしまったときに、高価なICやモーターが壊れるのを防ぐ回路を作ってみましょう。電源のプラスラインの途中に、ダイオードを順方向に挿入するだけです。
| 電池の状態 | ダイオードの動作 | 回路の状態 |
|---|---|---|
| 正しい向き | 順方向に通電 | 正常に動作する |
| 逆向き | 逆方向で遮断 | 電流が流れず故障しない |
このたった1つの部品を追加するだけで、うっかりミスによる故障リスクを劇的に減らすことができます。安全装置としてのダイオードの重要性がよくわかります。
複数のダイオードを組み合わせた「ブリッジ回路」の入り口
4つのダイオードをひし形に組み合わせたブリッジ回路は、交流を直流に変換する全波整流の基本形です。交流はプラスとマイナスが入れ替わりますが、この組み合わせを通ることで、どちらの向きから電気が来ても出口では常に一定の向きに揃えられます。
ACアダプターの中には必ずと言っていいほど入っている回路です。最初は複雑に見えますが、それぞれのダイオードが一方通行のルールに従って電気を誘導しているだけだと考えると、その巧妙な仕組みに驚かされるはずです。
ダイオードの性質を正しく理解して電子工作を楽しもう
ダイオードは、電気の進む道を整える電子回路の交通整理役です。向きに注意し、最大定格を守って使用すれば、回路の安全性を高めたり、光による表現を加えたりと、電子工作の幅が大きく広がります。
最初はLEDを光らせるだけでも感動するものですが、その背景にある整流作用や電圧降下といった原理を意識することで、より高度な作品作りへの自信につながるでしょう。
まずは手元の小さなダイオードの向きを確認することから、新しいものづくりを始めてみてください。
